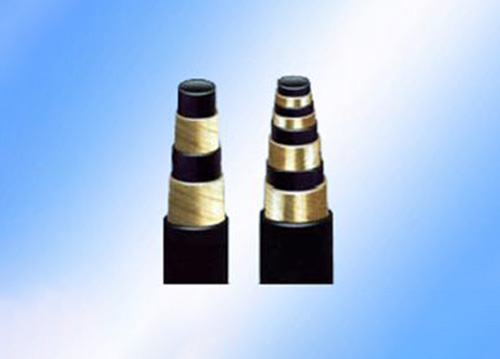

高壓纏繞膠管是一種由鋼絲纏繞高壓膠管,它適用于煤礦礦井液壓支架、油田開采、工程機械設備的液壓系統,輸送具有一定壓力和溫度的水、乳化液。乙二醇溶液、礦物油、可溶性油等介質。產品結構所有型號的軟管均由耐液體的合成橡膠內膠層、保護層、以交替方向纏繞的四層鋼絲增強層及耐天侯性能優良阻燃抗靜電的合成橡膠外層組成。特殊要求時外膠層外可添加保護層。
高壓纏繞膠管的技術指標
|
						規格 |
						內徑 |
						公差 | 鋼絲層直徑 |
						外徑 |
						公差 |
						工作壓力 |
						試驗壓力 |
						較小彎曲半徑 | |
| 尺寸size | 公差tolerance | ||||||||
| 6x4SP | 6 | 0.5 | 14.4 | 0.8 | 19 | 1.0 | 100 | 150 | 130 |
| 8x4SP | 8 | 0.5 | 16.4 | 0.8 | 20.5 | 1.0 | 80 | 120 | 145 |
| 10x4SP | 10 | 0.5 | 17.8 | 0.8 | 22 | 1.0 | 70 | 105 | 160 |
| 13x4SP | 13 | 0.5 | 21 | 0.8 | 25 | 1.0 | 60 | 90 | 210 |
| 16x4SP | 16 | 0.5 | 25 | 0.8 | 29 | 1.0 | 55 | 82.5 | 260 |
| 19x4SP | 19 | 0.5 | 29 | 0.8 | 33 | 1.5 | 46 | 69 | 280 |
| 22x4SP | 22 | 0.8 | 33 | 0.8 | 37 | 1.5 | 40 | 60 | 320 |
| 25x4SP | 25 | 0.8 | 36 | 0.8 | 41 | 1.5 | 35 | 52.5 | 360 |
| 32x4SP | 32 | 0.8 | 44 | 0.8 | 49 | 1.5 | 32 | 46 | 460 |
| 38x4SP | 38 | 1.0 | 50.8 | 1.0 | 56 | 1.5 | 25 | 37.5 | 560 |
| 45x4SP | 45 | 1.0 | 57.8 | 1.0 | 61.8 | 1.5 | 23 | 34.5 | 650 |
| 51x4SP | 51 | 1.0 | 63 | 1.0 | 69 | 1.5 | 20 | 30.70 | 720 |
| 51x4SP | 51 | 1.0 | 65.5 | 1.0 | 71 | 1.5 | 35 | 70 | 900 |
| 64x4SP | 64 | 1.2 | 81 | 1.0 | 86 | 1.5 | 35 | 70 | 1100 |
| 76x4SP | 76 | 1.4 | 93 | 1.5 | 98 | 2 | 35 | 70 | 1200 |
| 89x4SP | 89 | 1.4 | 114 | 1.5 | 120 | 2 | 35 | 70 | 1300 |
| 102x4SP | 102 | 1.5 | 127 | 1.5 | 133 | 2 | 35 | 70 | 1400 |
| 127x4SP | 127 | 1.5 | 156 | 1.5 | 164 | 2 | 35 | 70 | 1500 |
| 152x4SP | 152 | 2.0 | 184 | 3.0 | 192 | 4.0 | 16 | 32 | 2580 |
| 203x4SP | 203 | 2.0 | 235 | 3.0 | 243 | 4.0 | 16 | 32 | 3350 |
| 254x4SP | 254 | 2.0 | 291 | 3.02 | 299 | 4.0 | 16 | 32 | 4110 |
|
						 |
|  |
